DECAQ
VERSCHIEDENE GENERATIONEN.
EIN MESSSYSTEM.
PAK verbindet DecaQ und PAK MKII in einem durchgängigen Messsystem. Bestehende PAK MKII G2 Hardware kann im Rahmen der unterstützten Aufwärtskompatibilität* weiter genutzt und mit DecaQ kombiniert werden. So lässt sich die bestehende Messtechnik schrittweise erweitern – für eine nahtlose Migration ohne Systembruch.
*Die verbindliche Aufwärtskompatibilität von PAK MKII 42er G2 und DecaQ 45er Serie Hardware erfolgt nach Abstimmung mit dem zuständigen Vertriebsansprechpartner.

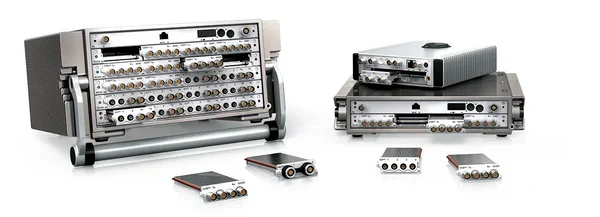

DECAQ. SKALIERBAR VOM EINZELGERÄT BIS ZUM MEHRKANALSYSTEM.
DecaQ passt sich flexibel an Messaufgabe und Kanalzahl an. Unterschiedliche Geräteklassen und Signalkonditionierungsmodule lassen sich vom kompakten Standalone-System bis zum verteilten, hochkanaligen Messsystem kombinieren – für mobile NVH-Messungen, Labor und Prüfstand.
Daten und Fakten

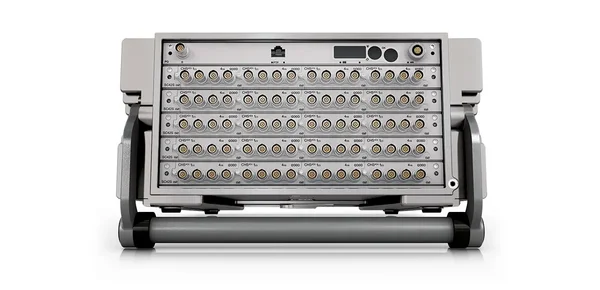

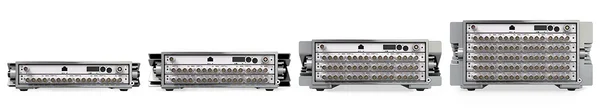

- 4 Gehäuse2-, 3-, 4-, 6-Slot
- bis zu 120 Kanäle per Frontend
- WLAN(IEEE 802.11n)
- GigabitEthernet
- 128 | 256 GBinterne SSD
- Robustkonvektionsgekühlt und kompakt
- SparsamNiedrige Leistungsaufnahme
- Synchronisiertper PTP (IEEE1588v2), GPS
Für jede Herausforderung
DecaQ-Frontends können per Smart Device mit der PAK-capture-App oder in Verbindung mit dem Messrechner und PAK-6.x-Software bedient werden. Messgerät und Anwender sind nicht an einen gemeinsamen Standort gebunden. DecaQ liefert eine einzigartige Signalqualität, wo auch immer Sie sind.
DecaQ-Hardware lässt sich nahtlos in vorhandene Testumgebungen integrieren. Systemkonfigurationen, die dynamische Daten erzeugen, verfügen über entsprechende Input-Output-Schnittstellen sowie gepufferte Ausgänge. Eine von einem Smart Device und / oder einem PC gestützte Messungskonfiguration ist immanent.
- Spannung
- Beschleunigung
- Schwingung
- Pulse
- Schall
- Last
- Kraft
- Druck
- Weg
- Temperatur
- Dehnung
- Ladung
- GPS
- CAN
- FlexRay™
Strukturiert und modular
DecaQ bietet eine Vielzahl an Signalkonditionierungsmodulen für unterschiedliche dynamische und statische Parameter in beliebiger Kombination in jedem Gehäuse. 204,8 kHz, TEDS-Support, interne Kalibrierung, 50 V galvanische Isolation, EMV-Screening, Anti-Aliasing-Schutz sind nur einige Aspekte, die eine hohe Signalqualität der Module ermöglichen.
DecaQ lässt sich per IEEE-1588v2- oder GPS synchronisieren. Alle Kanäle können phasensynchron erfasst werden und verfügen über einen hohen Dynamikbereich mit optimierter Rauscharmut und Verzerrung. Die Frontends beinhalten ebenso eine TEDS-Erkennung, so dass die Sensorinformationen direkt aus den Sensoren bei Bedarf ausgelesen werden können.
